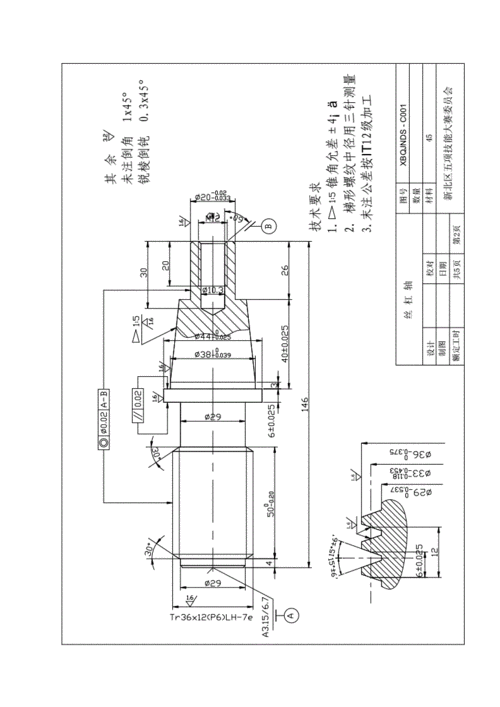

车床图纸怎么看懂的最快？
车床图纸看懂的最快方法如下:
1、要先学会看零件图、再学会看部件图、然后再学会看装配图。要从简单到复杂一步一步地来学习关于图纸的基本知识。装配图是有多种零件和部件组成的、部件图是有多种零件组成的。下面主要先说说看懂零件图的最快方法。
2、要知道图纸最基本的线有粗实线、细实粗线、点画线、波浪线、双折线等。常用的粗实线表达零件的外轮廓、细实线常用于尺寸线、点画线常用于中心线等。零件图的组成元素是有各种线条组成的，所以要先记住线条的种类和应用。
3、要知道零件图是在三面投影的展开三视图组成的，主视图--正面投影，俯视图--水平投影，左视图--侧面投影。其三者的位置关系：俯视图在主视图的下面、左视图在主视图的右边。
4、主视图反应零件的长和高及上下和左右。俯视图反应零件的长和宽及左右和前后，左视图反应零件的高和宽及上下和前后。其投影规律是：长对正、高平齐、宽相等。
5、分析图纸时，要先找到零件的中心线或某边的基准线，然后，看图纸尺寸的标注，机械图的尺寸单位是mm(行业默认的，一般不标示单位，只标示数字），要注意图纸尺寸标注的方向，水平长度尺寸是数字竖直，高度尺寸一般是数字头朝左的方向读数。
6、零件图纸的尺寸标注方法有许多的规定，圆的标注数字前面一般要加符号Φ ，半径和1/4以上圆弧的标注数字前面加符号R,球体的标注符号是SR。如果要表示相同大小的多个圆或圆弧，只需要在一个圆上标注，然后圆的符号前加圆的个数。需要学习零件图尺寸的标注方法。
7、机械零件图的制造是很精确的，所以在图纸中还会有诸精度等级符号，即光洁度的符号及多种公差配合符号，如果想看懂零件加工的图纸，还需要学习机械行业的其它相关知识，才能更好懂得图纸的重要性。
车工图纸角度怎么看？
在查看车工图纸时，需要注意以下几个角度。首先，要注意图纸的整体布局和比例，确保图纸的尺寸和比例是准确的。其次，要仔细观察图纸上的标注和尺寸，包括尺寸标注、公差标注等，以确保理解图纸上的要求和规范。此外，还需要注意图纸上的视图，包括主视图、剖视图、细节视图等，以便全面理解零件的形状和结构。最后，要注意图纸上的符号和标识，如表面粗糙度符号、加工标识等，以确保正确理解零件的加工要求和特殊要求。总之，查看车工图纸需要综合考虑图纸的布局、标注、视图和符号等多个方面，以确保准确理解和解读图纸。
车工的图纸怎么看啊？
标注φ95的是主视图，上面那个是仰视图。表示的零件就是一个螺母，在下端穿有一沉头孔。如果你会3维软件，就更直观了。如果不着急，你把详细图纸发给我，我明天用3维软件给造个型看就更加的直观了。我的邮箱313388385@qq.com
怎么样才能把数控车床的图纸看会？
要能够看懂数控机床图纸，可以按照以下步骤进行：
1. 理解图纸上零件的名称和形状，快速建立模型，想出这个零件是用来做什么的。
2. 查看材料和技术参数，判断零件的机械特性，根据形状确定适合加工的机床。
3. 关注粗糙度、尺寸精度和公差范围，确定重要表面，分析粗加工、半精加工和精加工。
4. 根据形位公差分析重要的配合尺寸。
5. 结合以上分析数据，制定出加工工艺。
除此之外，你还可以在网上寻找机械制图的视频进行系统学习。
