构造柱与框架柱在图纸上怎么区分？
1、在框架结构图纸中，结构图纸上出现的柱子是框架柱。
2、在建筑施工图纸上也会出现框架柱，而且构造柱一般不会出现在图纸上。但这情况也需要看设计人员的习惯。
3、对于砖混结构的施工图，会出现构造柱。
4、区分两者的方法是，一是，将结构图纸和建筑图纸对照，如果结构图中该处出现柱子，那么建筑图中也会出现，这就是框架柱。如果结构图中没有，那么这可能是构造柱。
建筑施工图和结构施工图的区别？
您好，建筑施工图和结构施工图是建筑工程中常用的两种施工图，它们的区别如下：
1. 建筑施工图是指建筑设计师根据设计方案绘制的详细施工图，包括建筑平面布局、立面设计、室内装饰、建筑构造等。而结构施工图则是结构工程师根据建筑施工图确定的建筑结构方案绘制的详细施工图，包括结构设计、结构材料选取、结构计算、结构布置等。
2. 建筑施工图主要关注建筑的外形和内部布局，包括建筑的功能、美观和舒适性等。而结构施工图则主要关注建筑的结构安全和稳定性，包括结构的承载能力、抗震能力和抗风能力等。
3. 建筑施工图是建筑工程的基础，它提供了建筑施工的实际操作指南。而结构施工图则是建筑施工图的重要组成部分，它提供了结构施工的实际操作指南。

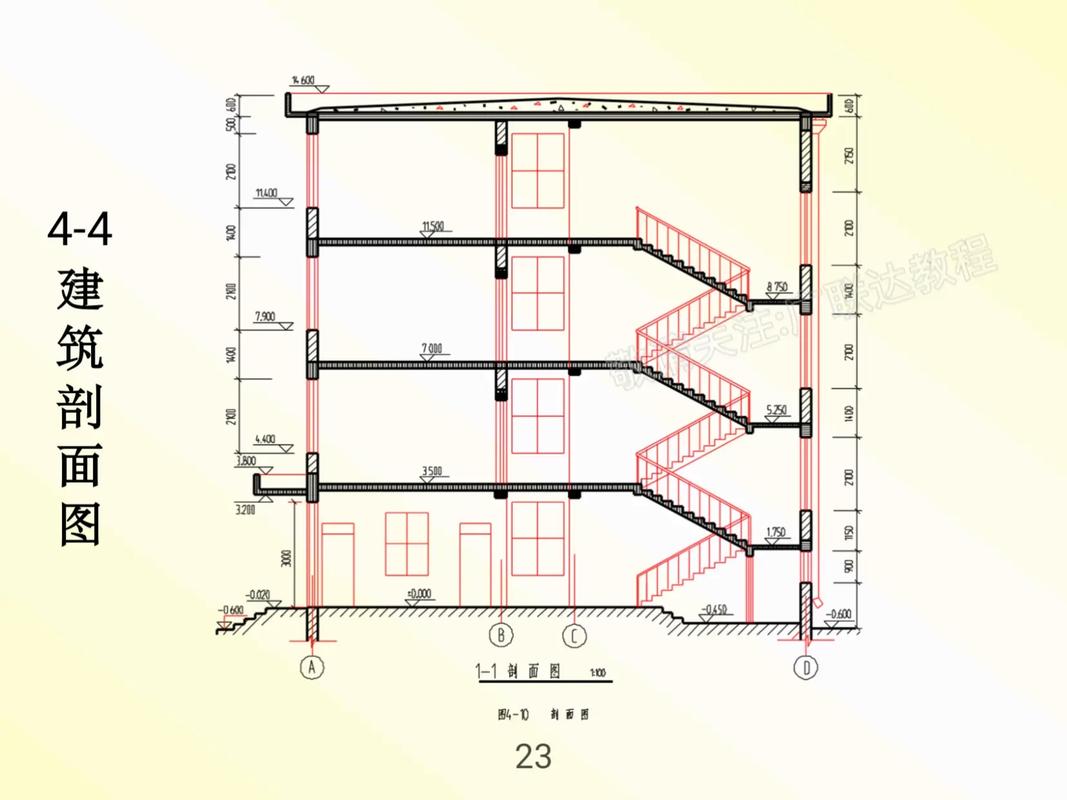

4. 建筑施工图和结构施工图的设计过程也不同。建筑施工图的设计过程包括确定建筑设计方案、绘制平面图、立面图、剖面图等，而结构施工图的设计过程包括确定结构方案、进行结构计算、绘制结构图等。
综上所述，建筑施工图和结构施工图虽然都是建筑工程中常用的施工图，但它们的设计重点和设计过程都不同，需要结合实际情况进行综合考虑。
建筑施工图主要表达建筑物的总体布局、外部形状、内部布置、内部构造及室内外装修等情况，是房屋施工放线、安装门窗、编制工程概算、编制施工组织设计的依据。
而结构施工图则主要表达建筑物的骨架构造的类型、尺寸、使用材料要求和构件的详细构造，是承重构件以及其他受力构件施工的依据。
表达内容不同，建筑施工图主要表建筑物的总体布局，室内装饰，而结构施工图主要表达建筑的骨架结构类型及尺寸，材料等。
绘画方式不同，建筑施工标注建筑物最后成型阶段如门窗楼梯等，结构图主要反信息，钢筋，模板尺寸等。
功能不同：建筑施工图主要反映建筑的构造、形态和工艺等；而结构施工图则主要反映建筑物的结构体系、构造及零部件的尺寸、形状、数量、质量等。
绘图要求不同：建筑施工图要求对建筑结构和构造进行清晰准确的表达，注重建筑的整体性、美观性、适用性等；而结构施工图则注重对结构体系、构造及零部件的尺寸、形状、数量、质量等细节的精确表达。
制图标准不同：建筑施工图一般采用GB 50009-2012《建筑结构荷载规范》和GB 50205-2001《建筑施工图编制规范》等标准;而结构施工图则采用GB 50017-2017《钢结构设计规范》和GB 50018-2016《混凝土结构设计规范》等标准。
内容不同：建筑施工图一般包括建筑平面图、立面图、剖面图、局部图、装饰图、构造图等；而结构施工图则包括结构平面图、结构剖面图、结构局部图、构配筋图、零部件图等。
总的来说，建筑施工图和结构施工图是建筑工程设计图纸中的两个重要组成部分，分别从建筑的不同角度反映了建筑物的各个方面信息。它们之间存在明显的区别和联系，在施工中都起到了不可或缺的作用。
